HEA-balk S355J2

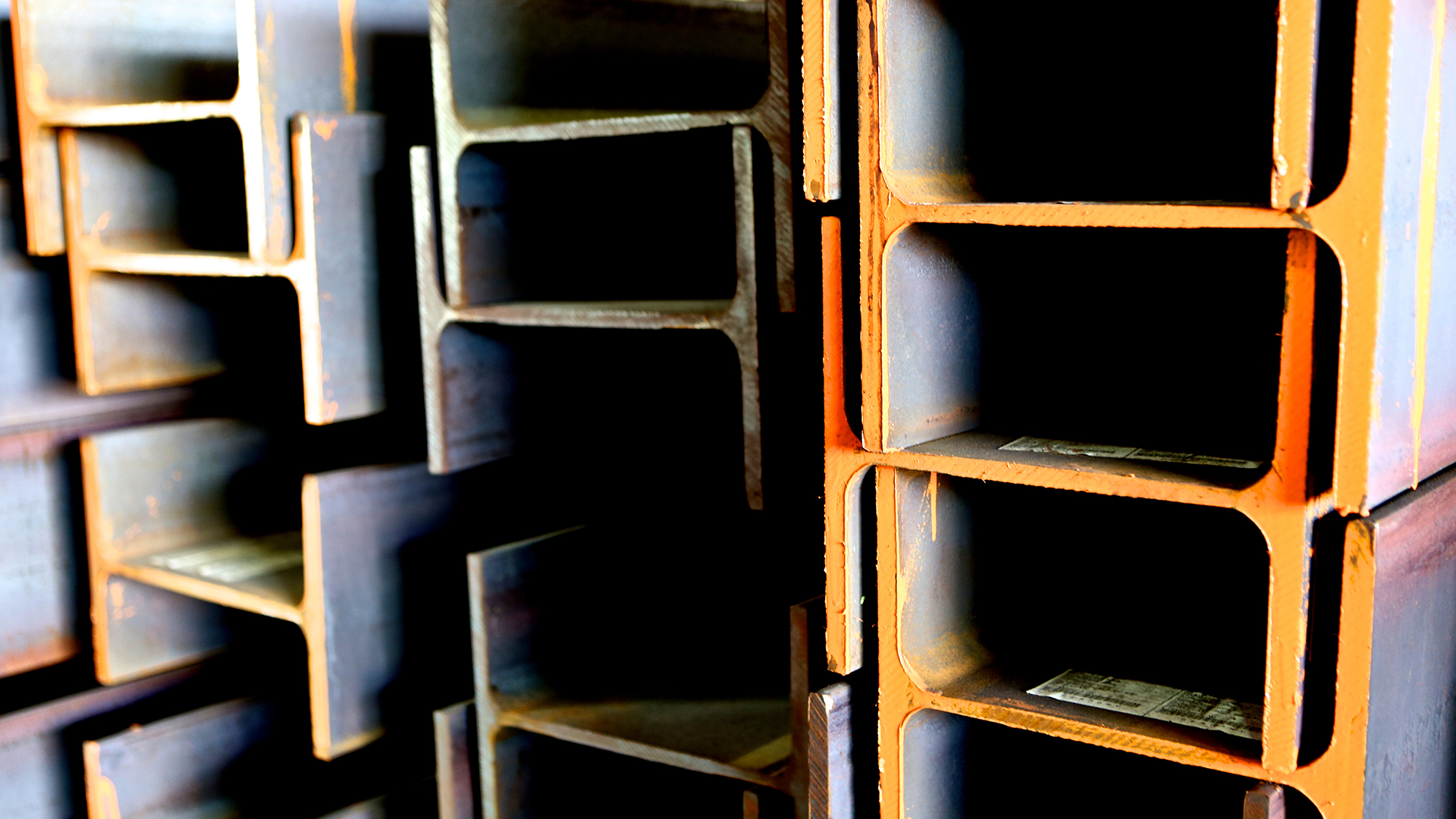

HEA-balk lagerläggs i dimension 100 till 600 i längder om 10,1-18,1 meter. Stålsort S355J2. HEA står för Europeisk bredflänsprofil A. HEA-balken har betydligt bredare fläns än IPE-balken och därmed bättre vridstyvhet, men också högre egenvikt. HEA-profilen används även till pelare tack vare dess goda motståndskraft mot knäckning. BE Group erbjuder även kapning, borrning, blästring och målning av HEA-balk.

HEA-balk - H-balk - S355J2 - BE Group
Produkt och dimension A1-A3 CO₂e/kg Vikt Lager/Prel. inkommande

HEA 100 10.1m S355J2

HEA 100 10.1m S355J2

Art. 1101532009
0,719 kg 168,67 kg/st
0,719 kg 168,67 kg/st

HEA 100 12.1m S355J2

HEA 100 12.1m S355J2

Art. 1101532011
0,719 kg 202,07 kg/st
0,719 kg 202,07 kg/st

HEA 100 15.1m S355J2

HEA 100 15.1m S355J2

Art. 1101534000
0,719 kg 252,17 kg/st
0,719 kg 252,17 kg/st

HEA 120 10.1m S355J2

HEA 120 10.1m S355J2

Art. 1101532014
0,719 kg 200,99 kg/st
0,719 kg 200,99 kg/st

HEA 120 12.1m S355J2

HEA 120 12.1m S355J2

Art. 1101532081
0,719 kg 240,79 kg/st
0,719 kg 240,79 kg/st

HEA 120 15.1m S355J2

HEA 120 15.1m S355J2

Art. 1101534001
0,719 kg 300,49 kg/st
0,719 kg 300,49 kg/st

HEA 140 10.1m S355J2

HEA 140 10.1m S355J2

Art. 1101532015
0,719 kg 249,47 kg/st
0,719 kg 249,47 kg/st

HEA 140 12.1m S355J2

HEA 140 12.1m S355J2

Art. 1101532018
0,719 kg 298,87 kg/st
0,719 kg 298,87 kg/st

HEA 140 15.1m S355J2

HEA 140 15.1m S355J2

Art. 1101532079
0,719 kg 372,97 kg/st
0,719 kg 372,97 kg/st

HEA 160 10.1m S355J2

HEA 160 10.1m S355J2

Art. 1101532017
0,719 kg 307,04 kg/st
0,719 kg 307,04 kg/st

HEA 160 12.1m S355J2

HEA 160 12.1m S355J2

Art. 1101532020
0,719 kg 367,84 kg/st
0,719 kg 367,84 kg/st

HEA 160 15.1m S355J2

HEA 160 15.1m S355J2

Art. 1101532023
0,719 kg 459,04 kg/st
0,719 kg 459,04 kg/st

HEA 160 18.1m S355J2

HEA 160 18.1m S355J2

Art. 1101532024
0,719 kg 550,24 kg/st
0,719 kg 550,24 kg/st

HEA 180 10.1m S355J2

HEA 180 10.1m S355J2

Art. 1101532026
0,719 kg 358,55 kg/st
0,719 kg 358,55 kg/st

HEA 180 12.1m S355J2

HEA 180 12.1m S355J2

Art. 1101532027
0,719 kg 429,55 kg/st
0,719 kg 429,55 kg/st

HEA 180 15.1m S355J2

HEA 180 15.1m S355J2

Art. 1101532030
0,719 kg 536,05 kg/st
0,719 kg 536,05 kg/st

HEA 180 18.1m S355J2

HEA 180 18.1m S355J2

Art. 1101532095
0,719 kg 642,55 kg/st
0,719 kg 642,55 kg/st

HEA 200 10.1m S355J2

HEA 200 10.1m S355J2

Art. 1101532033
0,719 kg 427,23 kg/st
0,719 kg 427,23 kg/st

HEA 200 12.1m S355J2

HEA 200 12.1m S355J2

Art. 1101532038
0,719 kg 511,83 kg/st
0,719 kg 511,83 kg/st

HEA 200 15.1m S355J2

HEA 200 15.1m S355J2

Art. 1101532042
0,719 kg 638,73 kg/st
0,719 kg 638,73 kg/st

Kemisk analys

Se tabell

Kemisk sammansättning vid chargeanalys för långa och platta stålprodukter av stålsorter med krav på slagseghet. EN 10025-2, EN 10028 eller 10149.

Observera att nedanstående tabell är ett utdrag och att kompletterande information finns i den kompletta normen. Informationen nedan är att betrakta som vägledning.

Beteckning stålsort Desoxidationsmetod   FN=ej otätat FF=heltätat Max C % för nominell tjocklek i mm <16 Max C % för nominell tjocklek i mm <16<40 Max C % för nominell tjocklek i mm >40 (c) Si % max. Mn %  max. P %  max. (d) S % max. (d, e) N %  max. (f) Cu %  max.  Övriga % max. (g)
S235JR FN 0.17 0.17 0.20 - 1.40 0.035 0.035 0.012 0.55 -
S235J0 FN 0.17 0.17 0.17 - 1.40 0.030 0.012 0.012 0.55 -
S235J2 FF 0.17 0.17 0.17 - 1.40 0.025 - - 0.55 -
S275JR FN 0.21 0.21 0.22 - 1.50 0.035 0.012 0.012 0.55 -
S275J0 FN 0.18 0.18 0.18(h) - 1.50 0.030 0.012 0.012 0.55 -
S275J2 FF 0.18 0.18 0.18(h) - 1.50 0.025 - - 0.55 -
S355JR FN 0.24 0.24 0.24 0.55 1.60 0.035 0.012 0.012 0.55 -
S355J0 FN 0.20 0.20(i) 0.22 0.55 1.60 0.030 0.012 0.012 0.55 -
S355J2 FF 0.20 0.20(i) 0.22 0.55 1.60 0.025 - - 0.55 -
S355K2 FF 0.20 0.20(i) 0.22 0.55 1.60 0.025 - - 0.55 -
S355MCc   0.12 0.12 - 0.50 1.50 0.025 0.020 - - j
S420MCc   0.12 0.12 - 0.50 1.60 0.025 0.015 - - j
S650MCc   0.12 0.12 - 0.50 2.00 0.025 0.015 - - j
S355J0WP FN 0.12 0.12 0.12 0.75 1.0 0.06-0.15 0.035 0.009 0.25-0.55 0.65 Ni
P265GHc   0.20 0.20 0.20 0.40 0.80-1.40 0.025 0.010 0.012 0.30 k
HB450m FF 0.25 0.25 0.25 0.70 1.60 0.025 0.010 - 0.30
S690QLc FF 0.20 0.20 0.20 0.80 1.70 0.020 0.010 0.015 0.50 l

c) För profiler med nominell tjocklek > 100 mm skall C-halt överenskommas (option 26).
d) För långa produkter kan P och S halten vara 0.005% högre.
e) För långa produkter får max S-halt ökas med 0,015 % för förbättrad bearbetbarhet efter överenskommelse om stålet är behandlat för förbättrad sulfidmorfologi och den kemiska analysen visas min. 0,002 % Ca.
f) Maximihalten för kväve gäller inte om den kemiska analysen visar en lägsta halt av total Al av 0,020 % eller minst 0,015 % syrelösligt Al eller om tillräckligt mycket andra kvävebindande ämnen finns. I detta fall skall de kvävebindande ämnena anges i intyget.
g) Om andra ämnen tillsätts skall det anges i kontrollintyget.
h) För nominell tjocklek >150 mm: C = 0,20 % max.
i) För nominell tjocklek >30 mm: C = 0,22 % max.
j) Summan av Nb, V och Ti ska vara max. 0.22%
k) Summan av Cr, Cu, Mn och Ni ska vara max. 0.70%
l) Det ska finnas minst 0,010% finkornbildande ämnen närvarande. Även aluminium är ett av dessa ämnen. Minimihalten 0,010% avser lösligt aluminium. Detta värde anses uppnått om total aluminiumhalt är minst 0,013% vid tvist ska löslig halt bestämmas.
m) Tillverkas ej enligt EN. Hållfasthetsdata och analys är således ej normerade, utan baseras på leverantörernas datablad. Hållfasthet gäller för T=20mm. Beteckningen anspelar på materialets hårdhet i Brinell.

Mekaniska egenskaper - Sträckgräns

Se tabell

Mekaniska egenskaper vid rumstemperatur för långa och platta produkter av stålsorter med specificerad slagseghet. EN 10025-2, EN 10028 eller EN 10149

Observera att nedanstående tabeller är ett utdrag och att kompletterande information finns i den kompletta normen. Informationen nedan är att betrakta som vägledning.

Minimum sträckgräns ReH (a) MPa (b). Nominell tjocklek, mm

Beteckning Stålsort <16 >16 <40 >40 <63 >63 <80 >80 <100 >100 <150 >150 <200 >200 <250 >250 <400 (c)
S235JR 235 255 215 215 215 195 185 175 -
S235J0 235 255 215 215 215 195 185 175 -
S235J2 235 255 215 215 215 195 185 175 165
S275JR 275 265 255 245 235 225 215 205 -
S275J0 275 265 255 245 235 225 215 205 -
S275J2 275 265 255 245 235 225 215 205 195
S355JR 355 345 335 325 315 295 285 275 -
S355J0 355 345 335 325 315 295 285 275 -
S355J2 355 345 335 325 315 295 285 275 265
S355K2 355 345 335 325 315 295 285 275 265
S355MCc 355   - - - - - - -
S420MCc 420   - - - - - - -
S650MCc 650d   - - - - - - -
S355J0WP 355 345 - - - - - - -
P265GHc 265 255 245e 215e 215 200 185 185 -
HB450m - 960 - - - - - - -
S690QLc 690n1 690n1 650n2 650 650 630 - - -

a) För plåt, band och bredplattstång med bredd > 600 mm gäller tvärprov (t) vinkelrätt mot valsriktningen. För alla övriga formvaror gäller värden för längsprov (l), parallellt med valsriktningen.
b) 1 MPa = 1 N/mm2.
c) Värdena gäller för platta produkter.
d) För tjocklek > 8 mm kan minimum sträckgräns vara 20 MPa lägre
e) Tjockleksintervallen är 40-60, 60-100 mm
m) Tillverkas ej enligt EN. Hållfasthetsdata och analys är således ej normerade, utan baseras på leverantörens datablad. Hållfasthet gället för T=20mm. Beteckningen anspelar på materialets hårdhet i Brinell.
n) Tjockleksintervallen är 3-50 (n1), 50-100 (n2) och 100-150 (n3) mm


Mekaniska egenskaper - Brottgräns

Se tabell

Mekaniska egenskaper vid rumstemperatur för långa och platta produkter av stålsorter med specificerad slagseghet. EN 10025, EN 10028 eller EN 10149

Observera att nedanstående tabeller är ett utdrag och att kompletterande information finns i den kompletta normen. Informationen nedan är att betrakta som vägledning.

Minimum brottgräns MPa (b). Nominell tjocklek, mm

Beteckning Stålsort <3 >3 <100 >100 <150 >150 <250 >250 <400 (c)
S235JR 360-510 360-510 350-500 340-390 -
S235J0 360-510 360-510 350-500 340-390 -
S235J2 360-510 360-510 350-500 340-390 -
S275JR 430-580 410-560 400-540 380-540 235380-540
S275J0 430-580 410-560 400-540 380-540 -
S275J2 430-580 410-560 400-540 380-540 -
S355JR 510-680 470-630 450-600 450-600 380-540
S355J0 510-680 470-630 450-600 450-600 -
S355J2 510-680 470-630 450-600 450-600 -
S355K2 510-680 470-630 450-600 450-600 450-600
S355MCc 430-550 - - - -
S420MCc 480-620 - - - -
S650MCc 700-880 - - - -
S355J0WP 510-680 470-630 - - -
P265GHc 410-530 410-530 400-530 390-530 -
HB450m 1 400 - - - -
S690Qc   770-940 760-930 - -



c) Värdena gäller för platta produkter.
m) Tillverkas ej enligt EN. Hållfasthetsdata och analys är således ej normerade, utan baseras på leverantörens datablad. Hållfasthet gället för T=20mm. Beteckningen anspelar på materialets hårdhet i Brinell.



Översättningstabell för allmänna konstruktionsstål

Se tabell

Observera att jämförelserna endast är att betrakta som vägledning

Enl. utdrag EN10027-1 Enl. närmast tidigare jämförbar SS-norm Enl. närmast tidigare jämförbar DIN-norm (17100)
S235JR SS-1311 USt37-2
S235JR SS-1312-00 RSt37-2
S235J0 - St37-3U
S235J2 - St37-3N
S275JR SS-1412-00 St44-2
S275J0 - St44-3U
S275J2 SS-1414-01 St44-3N
S355JR SS-2172-00 -
S355J0 SS-2132-01 St52-3U
S355J2 SS-2134-01 St52-3N
S355J2/N/M - -
S355K132 - -



Beteckningar för konstruktionsstål

Se bild

Vägledning gällande vanliga beteckningar för konstruktionsstål
